Детектор дронів Тенета, Аналізатор БПЛА/FPV

Детектор дронів «Тенета»

Для тестування дектора дронів "Тенета" разом із РЕБ відстань повинна становити не менше 5 метрів!

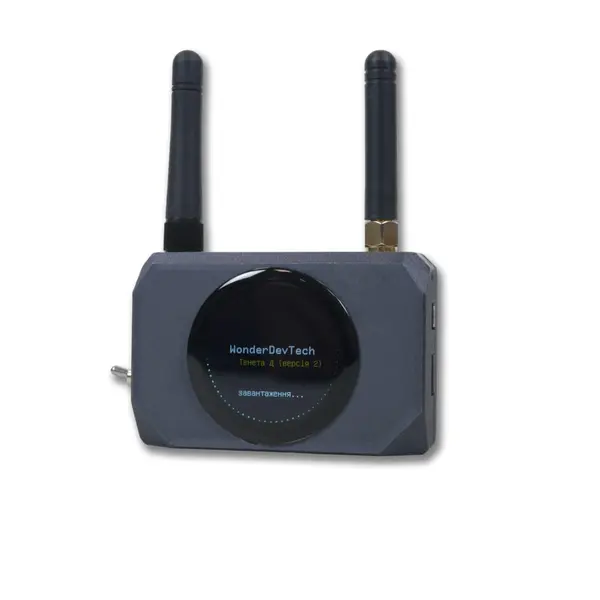

Детектор дронів "Тенета" є спектрометром / аналізатором діапазону робочих частот, призначений для завчасного виявлення FPV дронів.

Пристрій має мультимедійний та функціональний сенсорний екран. Працює від вбудованого Li-ion акумулятора. А також має зовнішні широкосмугові антени. Та боковий перемикач загального живлення пристрою.

Сканує такі несучі частоти:

• 415 МГц

• 433 МГц

• 750 МГц

• 868 МГц

• 915 МГц

• 921 МГц

УВАГА! ПОКИ ВИЯВЛЯЄ ЛИШЕ ELRS.

Відстань сприйняття сигналу по результатам тестів від військових в реальних умовах:

• 100mW = 200 м

• 1W = від 500 м

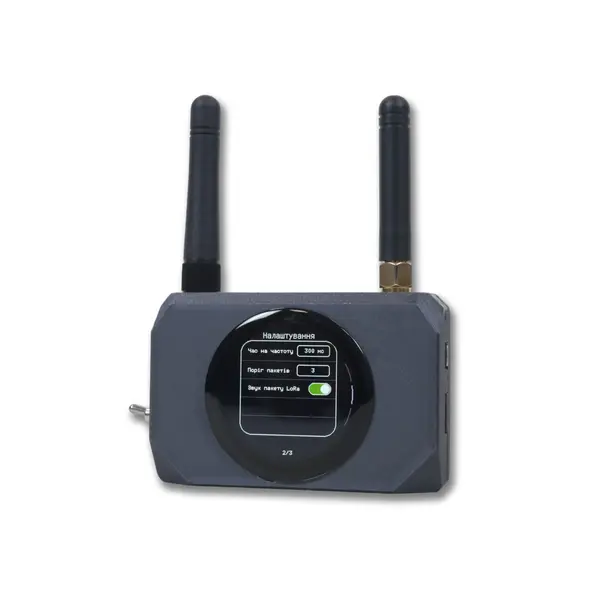

Поточні налаштування пристрою включають:

• Можливість on/off звукових сигналів
• On/off вібрації
• Час вимкнення та блокування екрану (ніколи, 1, 5, 15, 30, 60 хв)
• Зміни яскравості дисплею (повзунок у відсотках)
• Поріг зміни детекції RSSI
• Час на частоту (200, 300, 400, 500, 600, 700, 800, 900 мс та 1с)
• Поріг пакетів (1, 2, 3, 4, 5)
• On/off звуку пакету LoRa

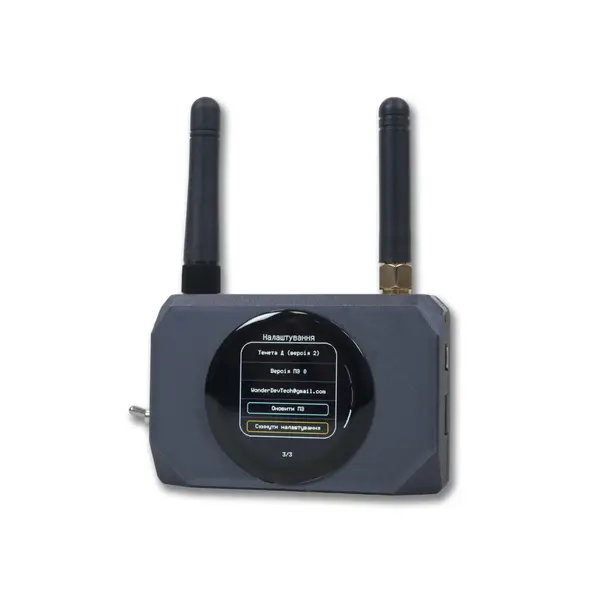

• Оновлення ПЗ (Оновлення по повітрю OTA)

“Час на частоту” – це час, впродовж якого детектор слухає на одному з варіантів модуляції (у межах від 200 мс – 1 с). Всього 6 варіантів модуляції та 6 несучих частот. Візьмемо за приклад налаштування в 400 мс. 6*400 мс = 2,4 с – це час сканування 1 несучої частоти, отже для сканування всіх частот, необхідно 6*2,4 с = 14,4 с. Якщо ж час на частоту 300 мс, то відповідно так само розраховується. Зазначимо, що при зменшенні параметру “Час на частоту”, є вірогідність зменшення ефективності виявлення, так як банально не вистачить часу для виявлення пакету. Відповідно при збільшенні часу, зменшується швидкість виявлення.
Значення в 400 мс, яке стоїть за замовчуванням є оптимальним.

Основні характеристики:

• Маса пристрою 90 г з антенами, 80 г без антен;
• Розміри корпусу без антен та бокового перемикача - 71x24x48 мм;
• Без антен та з перемикачем - 80x24x48 мм;
• З антенами та перемикачем - 80x24x97 мм;
• Можливість роботи під час зарядки - так;
• Час автономної роботи пристрою становить 7 год. 30 хв;
• Час до повної зарядки - 1 год. 30 хв (при 5V 1A);
• Екран: 1,28 – дюймовий IPS capacitive touch екран з роздільною здатністю у 240*240 пікселів;
• Ємність акумулятора (Li-ion) - 1300mAh.

Детектор має можливість підключення до смартфону Android через ПО "Teneta" для перегляду рівнів сигналу (RSSI) на частотах 415-1020 МГц.

Рисунок 1 – Пристрій підключено до смартфону

Рисунок 2 – Вигляд при виявлені пакетів з пульта ELRS 915МГц

Рисунок 3 - Вигляд при виявлені 2,4ГГц

Співпрацюємо з фондами, волонтерами та гуртовими замовниками!
